M501PF衬氟塑波纹管密封球形调节阀
JN501PF气动薄膜衬氟塑波纹管密封球形调节阀

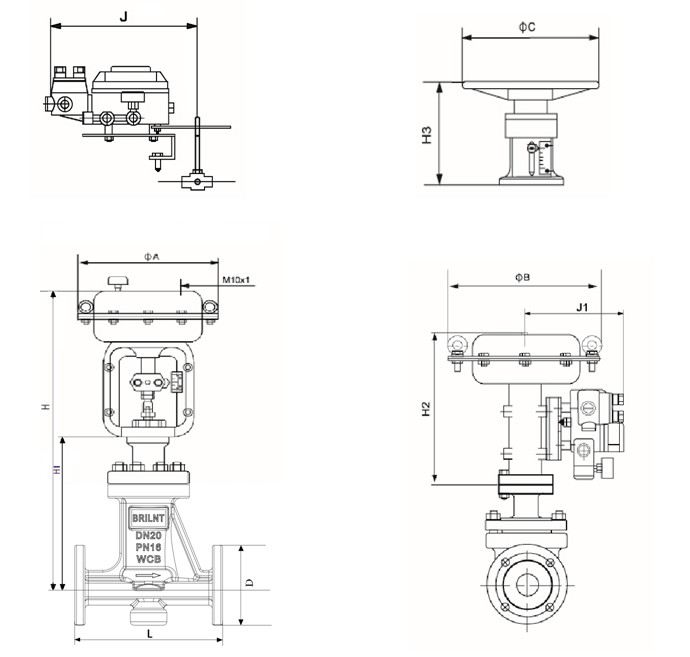

外形及连接尺寸和重量
单位：mm
| No | 阀门通径 (DN) |
L | H | D | 重量 | 执 行 机 构 | 手动机构 | |||||||
| 150# PN1.6 |
波纹管型 | JB79-59 | 本体 | |||||||||||
| H | H1 | PN1.6 | Kg | 型号 | ФA | ФB | H2 | J | J1 | H3 | ФC | |||
| 01 | 20X20 | 150 | 398 | 130 | 105 | 5 | HA/B2200L | 285 | 300 | 280 | 260 | 202 | 155 | 200 |
| 02 | 25X25 | 160 | 410 | 185 | 115 | 10 | HA/B2200L | 285 | 300 | 280 | 260 | 202 | 155 | 200 |
| 03 | 32X32 | 180 | 415 | 185 | 140 | 13 | HA/B2200L | 285 | 300 | 280 | 270 | 202 | 155 | 200 |
| 04 | 40X40 | 200 | 455 | 225 | 150 | 16 | HA/B2300L | 285 | 300 | 310 | 270 | 202 | 155 | 200 |
| 05 | 50X50 | 230 | 457 | 230 | 165 | 18 | HA/B2300L | 285 | 300 | 310 | 270 | 202 | 155 | 200 |
| 06 | 65X65 | 290 | 610 | 330 | 185 | 20 | HA/B3400L | 360 | 380 | 398 | 280 | 212 | 290 | 280 |
| 07 | 80X80 | 310 | 622 | 340 | 200 | 40 | HA/B3400L | 360 | 380 | 398 | 280 | 212 | 290 | 280 |
| 08 | 100X100 | 350 | 640 | 350 | 220 | 42 | HA/B3400L | 360 | 380 | 398 | 280 | 212 | 290 | 280 |
| 09 | 125X125 | 400 | 850 | 500 | 250 | 100 | HA/B4500L | 470 | 490 | 523 | 300 | 225 | 360 | 380 |
| 10 | 150X150 | 480 | 870 | 512 | 285 | 155 | HA/B4500L | 470 | 490 | 523 | 300 | 225 | 360 | 380 |
| 11 | 200X200 | 600 | 890 | 340 | HA/B4500L | 470 | 490 | 523 | 300 | 225 | 360 | 380 | ||
注：法兰端面到端面间距长度符合ISO5752-R.1(DIN EN588-1 R.1)原为DIN 3202/F1，2532/33标准
法兰按照ISO7005-2/PN16(DIN EN1092-2)标准
