M501PF衬氟塑波纹管密封球形调节阀
501PF系列允许压差(单位：MPa)和阀门口径与执行机构的配置表
| 作用形式 | 执行机 构型号 |
弹簧 范围KPa |
气源压力MPa | 需要附件 | 公称通径(阀座直径)mm | ||||||||||||||
| 20 | 25 | 40 | 50 | 65 | 80 | 100 | 150 | 200 | |||||||||||
| (9) | (10) | (12) | (15) | (20) | (32) | (40) | (125) | (150) | |||||||||||
| 气关 | HA-2200L | 20-100 20-100 40-200 |
0.14 0.25 0.4 |
— P P |
6.4 6.4 6.4 |
6.4 6.4 6.4 |
6.2 6.4 6.4 |
4.0 6.4 6.4 |
2.2 6.4 6.4 |
1.4 6.4 6.4 |
|||||||||
| HA-2300L | 20-100 20-100 40-200 |
0.14 0.25 0.4 |
— P P |
0.87 5.7 6.4 |
0.56 3.6 5.0 |
0.35 2.3 3.2 |
|||||||||||||
| HA-3400L | 20-100 20-100 40-200 |
0.14 0.25 0.4 |
— P P |
0.34 2.2 3.1 |
0.22 1.4 2.0 |
0.14 0.91 1.3 |
|||||||||||||
| HA-4500L | 20-100 20-100 40-200 |
0.14 0.25 0.4 |
— P P |
0.15 0.95 1.3 |
0.10 0.66 0.92 |
0.06 0.37 0.52 |
|||||||||||||
| 气开 | HB-2200L | 20-100 40-200 80-240 |
0.14 0.25 0.4 |
— P；R P |
4.6 6.4 6.4 |
4.6 6.4 6.4 |
3.2 6.4 6.4 |
2.0 6.4 6.4 |
1.1 6.4 6.4 |
0.71 2.1 5.0 |
|||||||||
| HB2300L | 20-100 40-200 80-240 |
0.14 0.25 0.4 |
— P；R P |
0.44 1.3 3.1 |
0.28 0.84 2.0 |
0.18 0.53 1.3 |
|||||||||||||
| HB3400L | 20-100 40-200 80-240 |
0.14 0.25 0.4 |
— P；R P |
0.17 0.51 1.2 |
0.11 0.33 0.78 |
0.07 0.21 0.50 |
|||||||||||||
| HB4500L | 20-100 40-200 80-240 |
0.14 0.25 0.4 |
— P；R P |
0.07 0.22 0.51 |
0.05 0.15 0.36 |
0.03 0.09 0.21 |
|||||||||||||
注：1、 P——阀门定位器 R——压力继动器（1：2）
2、 如工作压差超出表列范围，可向厂方提出，采取适当的解决方案。
3、 对于可能出现气蚀的工况，建议使用应用于DN80～DN200(3”～8”)带特殊U形导向阀芯的阀门，由于介质的分流以及上
述的导向型阀座，可安全地处理更大的负载。
4、 本表以阀门关闭时允许压差。

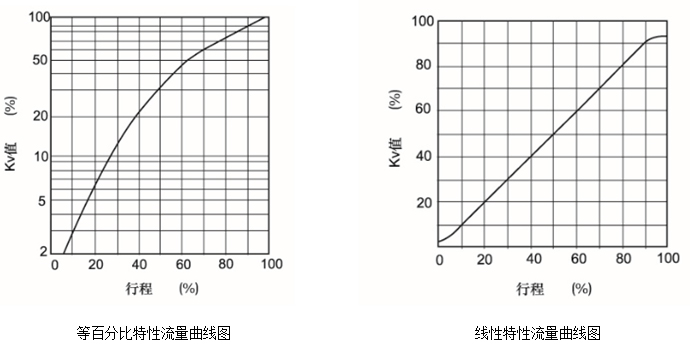

系列流量曲线图
