M501PF衬氟塑波纹管密封球形调节阀
执行机构
|
型号 规格 |
气动薄膜式 | 气缸式 | 全电子式 | 电动式 |
| HA2200L-HB4500L | ZSA2200L-ZSB4500L | 3600L | 3400L | |
| 多弹簧型 | 单动作型 双动作型 |
交流电机分辨率：0.4% | 交流可逆式电机 | |
| 用途 | 调节、开关 | 调节 | 开关、手动 | |
| 供气压力或 供给电压 |
供气压力(弹簧范围) 140(20～100)KPa 250(40～200)KPa 300(80～240)KPa |
供气压力 400～500KpaG |
供给电压：220V 50/60HZ 输入信号： 4～20mA DC |
供给电压：220V 50/60HZ 输入信号：正反切换接点 |
| 接口 | 空气配管：Rc1/4,Rc3/8 | 配线：2-G1/2 | 配线：2-G1/2 | |
| 正作用 | 信号增加阀闭(DA) | 输入信号增加阀闭(DA) | 阀开、阀闭、停止 | |
| 反作用 | 信号增加阀开(RA) | 输入信号增加阀开(RA) | ||
| 滞后 | ≤ 1.5% FS(带定位器) | ≤ 0.8% FS | —— | |
| 直线型 | ≤ ±2% FS(带定位器) | ≤ ±1% FS | —— | |
| 允许环境温度 | -10～+70℃ | -10～+55℃ | -10～+55℃ | |
| 标准涂层色 | 蓝色环氧树脂 | 蓝色 | 蓝色 | |
| 选购设备 | 定位器，空气过滤减压器， 电磁阀，限位开关，手动机构等 |
内置式加热器、接线盒、手动机构等 | —— | |
| 机械行程限位 | 保护阀芯和阀座免受过高的关闭力破坏，安装根据 ● △P>10bar且阀座≤ 50mm以下 ● △P> 6bar且阀座≥ 65mm以上 |
|||
性能
额定CV值 |
请参见第3页 |
流量特性 |
请参见第4页 |
可调比R |
50：1 见第4页 |
阀座泄露量 |
零泄漏 |
允许压差 |
请参见第4页 |

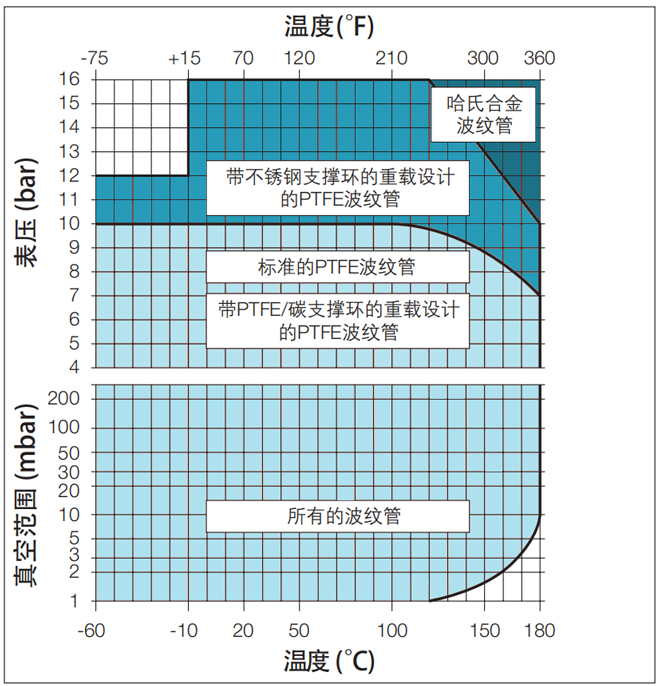

压力/温度范围
特殊规格(有偿)
| 本体部特殊检查 | 材料检查、液体渗透探伤检查(PT)、放射性检查(RT)、流量特性检查、蒸汽试验 |
| 本体部特殊清 | 完全禁油、除水处理 |
| 本体部及执行机构特殊规格 | 防盐腐蚀型、寒冷地区用、热带地区用、特殊空气配管及特殊气接头、真空工作条件用、接触大气部分的螺栓和螺母采用不锈钢、指定涂层色。 |
